Uma tubulação instalada sem projeto custa, em média, de 3 a 5 vezes mais para consertar. É por isso que a planta baixa hidráulica é um dos projetos complementares que menos se pode ignorar.
O que é, exatamente? É a representação gráfica, em vista superior, de todos os sistemas de água fria, água quente, esgoto sanitário e drenagem pluvial de um edifício.
Ela pertence ao projeto hidrossanitário — o conjunto que inclui também isométricos (diagramas em perspectiva dos ramais), memorial descritivo e planilha de materiais.
Neste guia você vai entender o que cada linha e símbolo significam, quais normas ABNT regem o projeto, como ler uma planta hidráulica mesmo sem formação técnica, como elaborá-la passo a passo e quais erros evitar.
O Que É a Planta Baixa Hidráulica e Por Que Ela Existe
Pense na planta hidráulica como o "mapa do metrô" das instalações: cada linha representa um ramal (trecho de tubulação) e cada cor indica o sistema — água fria, água quente, esgoto ou pluvial.
Sem esse mapa, o encanador trabalha no improviso. O resultado são tubulações mais longas que o necessário — mais material e mais perda de pressão.
Interferências com a estrutura e com a elétrica são outro risco — responsável por boa parte dos retrabalhos em alvenaria.
A planta hidráulica faz parte dos projetos complementares: elétrico, estrutural, climatização e hidrossanitário.
Para entender como esses documentos se organizam, veja nosso artigo sobre documentação técnica de projetos de arquitetura.
Os Quatro Sistemas Que a Planta Hidráulica Representa
Uma planta hidrossanitária completa contém, na maioria das obras residenciais, quatro subsistemas distintos — cada um com sua lógica de traçado e suas normas.
1. Água fria
É o sistema mais extenso. Parte do reservatório inferior (cisternas) ou da rede pública, sobe ao reservatório superior (caixa-d'água) e desce por gravidade até os pontos de consumo.
O dimensionamento segue a ABNT NBR 5626. Nas pranchas, os ramais aparecem em linha contínua azul ou com a sigla "AF".

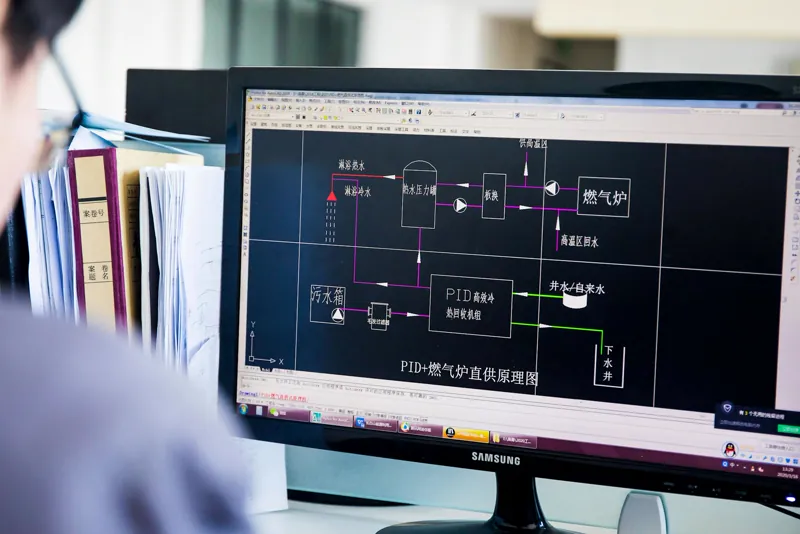

2. Água quente
Pode ser centralizada (aquecedor a gás, boiler solar, caldeira) ou individual (chuveiro elétrico). Os ramais seguem traçado paralelo ao de fria, chegando a banheiros, cozinha e área de serviço.
São representados em linha vermelha ou com a sigla "AQ". O dimensionamento é regido pela NBR 5626, que passou a incorporar a água quente em sua revisão mais recente.
3. Esgoto sanitário
Coleta os efluentes de vasos, ralos, pias e tanques e os conduz por gravidade até a rede pública ou fossa séptica. O caimento mínimo é 2% para diâmetros até DN 100 mm e 1% para diâmetros maiores.
Sem esse declive, o esgoto não escoa e entope. A norma de referência é a ABNT NBR 8160. No desenho, as linhas aparecem em tracejado marrom ou cinza.
4. Águas pluviais
Trata da coleta da chuva sobre telhados, lajes e áreas descobertas. Calhas, condutores verticais (tubos de queda) e ramais horizontais compõem esse subsistema, regulado pela ABNT NBR 10844.
É comum que profissionais confundam esgoto sanitário com pluvial e os conectem — o que é proibido e pode resultar em refluxo de odores.
Regra de ouro: esgoto sanitário e águas pluviais nunca se misturam na mesma tubulação. São redes independentes até o ponto de lançamento na rede pública separadora.
A ligação cruzada é irregularidade grave e pode gerar multa da concessionária.
Simbologia: Como Decifrar os Símbolos da Planta Hidráulica
A simbologia hidrossanitária é relativamente padronizada no Brasil, embora cada escritório possa usar variações. O essencial está na tabela abaixo — memorize os principais e você vai conseguir ler qualquer projeto.
| Símbolo / Convenção | O que representa | Sistema |
|---|---|---|
| Linha contínua azul (ou sigla AF) | Ramal de água fria | Água fria |
| Linha contínua vermelha (ou sigla AQ) | Ramal de água quente | Água quente |
| Linha tracejada marrom ou cinza | Ramal de esgoto sanitário | Esgoto |
| Linha tracejada verde (ou sigla AP) | Ramal de água pluvial | Pluvial |
| Círculo com seta central | Ponto de consumo (torneira, chuveiro) | AF / AQ |
| Quadrado com sigla CI | Caixa de inspeção de esgoto | Esgoto |
| Quadrado com sigla CG | Caixa de gordura (saída da cozinha) | Esgoto |
| Retângulo duplo | Reservatório (inferior ou superior) | AF |
| Círculo com R ou Ra | Ralo (sifonado ou simples) | Esgoto / Pluvial |
| Sigla Ø + número | Diâmetro nominal da tubulação em mm | Todos |
Leia também: Planta Baixa: o que é e como ler qualquer projeto arquitetônico
Como Ler uma Planta Hidráulica: Guia Rápido para Não-Especialistas
Recebeu uma prancha hidráulica e não sabe por onde começar? Siga esta sequência e você vai entender o essencial em poucos minutos.
- Leia a legenda primeiro. Antes de olhar para as linhas, decore as convenções de cor e de tipo de linha usadas naquele projeto. Cada escritório pode usar variações da simbologia padrão.
- Identifique a entrada d'água. Procure onde a rede pública chega ao lote (ponto de alimentação) e rastreie o caminho até o reservatório inferior e depois ao superior.
- Siga os ramais de distribuição. A partir do reservatório superior, as linhas descem até os ambientes molhados. Identifique quais cômodos são atendidos por cada ramal.
- Localize as caixas de inspeção. Elas marcam onde o esgoto muda de direção ou de seção. Todo trecho de esgoto deve ter acesso para manutenção — se não aparecer CI no desenho, é sinal de alerta.

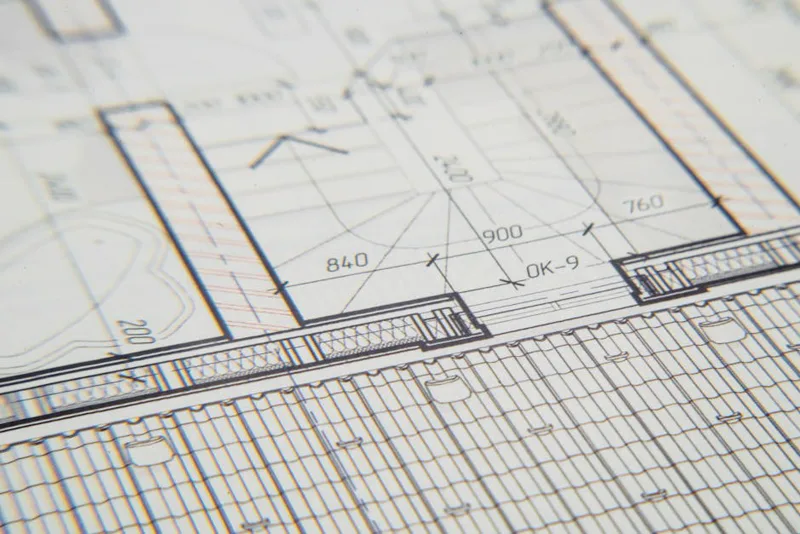

- Confira as cotas e diâmetros. Os números ao longo das linhas indicam o diâmetro da tubulação (ex.: "Ø 50") e, no esgoto, o caimento percentual (ex.: "i=2%"). Esses dados definem a capacidade do sistema.
Como Fazer uma Planta Hidráulica: Passo a Passo
Elaborar o projeto hidrossanitário exige conhecimento técnico e responsabilidade técnica obrigatória: engenheiro civil com ART ou arquiteto com RRT.
A seguir, o fluxo completo de elaboração.
Passo 1 — Levantamento dos ambientes molhados
Liste todos os cômodos com instalações hídricas: banheiros, lavabos, cozinha, área de serviço, garagem e jardim.
Para cada ambiente, anote os pontos de consumo (torneiras, chuveiros, vasos, máquinas) e os pontos de esgoto (ralos, saídas).
Passo 2 — Traçado sobre a planta arquitetônica

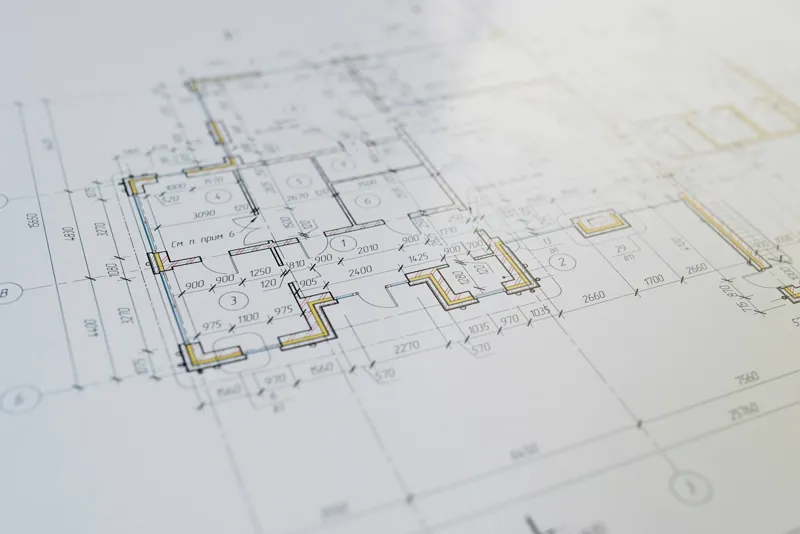

A planta hidráulica é sempre elaborada sobre a planta baixa arquitetônica — em camada sobreposta (CAD ou BIM) ou em arquivo separado na mesma escala, geralmente 1:50 ou 1:100 para residências.
Trace os ramais buscando o menor percurso possível, evitando cruzar vigas e pilares.
Passo 3 — Dimensionamento das tubulações
Para água fria e quente, o cálculo usa a "Unidade Hunter de Consumo". Cada aparelho tem um peso: torneira doméstica (0,3 l/s), chuveiro (0,1 l/s), vaso com válvula de descarga (1,7 l/s).
A soma desses pesos determina o diâmetro do ramal pelas tabelas da NBR 5626.
Para o esgoto, o critério principal é o diâmetro mínimo por tipo de aparelho: vaso sanitário exige no mínimo DN 100 mm; ralos de banheiro e pias domésticas, DN 50 mm.
Passo 4 — Dimensionamento do reservatório
A NBR 5626 recomenda 200 litros por habitante por dia. Para uma residência com 4 moradores, o reservatório superior deve ter ao menos 800 litros — suficiente para 24 horas sem abastecimento da rede.
O reservatório inferior (cisterna) geralmente guarda o dobro dessa capacidade.
Passo 5 — Ventilação do sistema de esgoto
Pouco discutido, mas crítico: sem ventilação adequada, os sifões "sugam" e deixam entrar o odor do esgoto na edificação.
A NBR 8160 exige ventilação em todo ramal — seja por tubo independente que sobe acima do telhado, seja por válvulas de admissão de ar (VAA) homologadas no ramal.
Passo 6 — Compatibilização e emissão da ART/RRT
Confronte o projeto hidrossanitário com o estrutural (para não furar laje em local proibido) e com o elétrico (para manter distâncias mínimas entre tubulações e condutores).
Só então emita a documentação legal. Obras sem ART ou RRT não são aprovadas na prefeitura nem têm a ligação de água e esgoto autorizada pela concessionária.
Leia também: Como fazer planta baixa no AutoCAD — do zero ao layout final
Normas ABNT para Projetos Hidrossanitários
Conhecer as normas não é opcional — é o que separa um projeto aprovável de um reprovado. As três principais são:
- ABNT NBR 5626 — Sistemas prediais de água fria e quente: define pressões mínimas e máximas nos pontos de consumo, vazões de projeto, velocidades máximas nas tubulações (3 m/s para água fria) e critérios para reservatórios. Esta norma passou por revisão e abrange agora também a água quente, antes regulada separadamente.
- ABNT NBR 8160 — Sistemas prediais de esgoto sanitário: determina diâmetros mínimos por aparelho, caimentos, distâncias máximas entre caixas de inspeção (não mais que 15 m em linha reta) e requisitos de ventilação.
- ABNT NBR 10844 — Instalações prediais de águas pluviais: estabelece como dimensionar calhas, condutores e áreas de captação com base na intensidade pluviométrica da região da obra.
Cite sempre as normas pelo número, sem o ano, a menos que tenha certeza da edição vigente.
A ABNT revisa periodicamente esses documentos — citar uma edição desatualizada pode gerar questionamentos em laudos e aprovações.
Erros Comuns na Planta Hidráulica e Como Evitá-los
A maioria dos problemas de obra com hidráulica vem de falhas no projeto, não na execução. Esses são os mais recorrentes:
- Caimento insuficiente no esgoto. Menos de 2% em tubos de DN 100 mm causa entupimentos recorrentes. No projeto, cote sempre o caimento explicitamente — não deixe para o encanador decidir na obra.
- Ausência de caixa de inspeção. Trechos longos sem acesso para manutenção são uma bomba-relógio. A NBR 8160 limita a distância máxima entre CIs a 15 m em linha reta.
- Cruzamento entre esgoto e água potável. Mesmo em camadas diferentes, tubulações de esgoto devem passar sempre abaixo das de água. A distância vertical mínima é 0,20 m e a horizontal, 0,50 m.
- Falta de ventilação nos ramais de esgoto. Resulta em odores constantes e sifões com perda de vedação hídrica. Projete o tubo de ventilação junto com o ramal de esgoto desde o início.
- Reservatório subdimensionado. Calcular pela área do imóvel em vez do número de moradores é o erro mais comum. Use o critério per capita da NBR 5626 (200 l/hab/dia).
- Não compatibilizar com o estrutural. Furar uma viga protendida para passar tubulação pode comprometer a integridade estrutural do edifício. A compatibilização BIM ou manual é inegociável antes da execução.
