Por que a Torre Eiffel é treliçada (e seu galpão também deveria ser)
A Torre Eiffel pesa 7.300 toneladas e tem 312 m de altura. Se fosse feita de pilares maciços, pesaria várias vezes mais e tombaria com o próprio vento.
A solução de Gustave Eiffel em 1889 foi colocar ferro só onde a força passa. O resto é vazio. Esse "ferro só onde precisa" tem nome: treliça.
Em 8 minutos você vai entender por que a treliça vence vãos que viga maciça não vence, qual tipo usar em galpão, ponte e ginásio, e como calcular pelo método dos nós.
O que é treliça: a viga que ficou inteligente
Treliça é uma estrutura de barras retas ligadas por nós, montada em triângulos. Os livros chamam de "estrutura reticulada" — é o mesmo.
O segredo: o triângulo é a única forma plana que não se deforma sob carga. Aperte um quadrado de canudos e ele vira losango. Aperte um triângulo e ele só quebra.
Por isso toda treliça é feita de triângulos. Pode parecer Pratt, Warren ou Howe — todas são variações da mesma ideia: dividir um vão grande em triângulos pequenos.
A viga maciça luta contra o quê? Contra a flexão. Quando você apoia uma régua nas duas pontas e empurra no meio, ela dobra. O topo é comprimido, a base é tracionada, e o miolo praticamente não trabalha.
A treliça resolve isso jogando fora o miolo inútil. Sobram só duas barras paralelas (banzo superior e inferior) e barras diagonais entre elas. Cada barra sofre tração pura ou compressão pura — nunca flexão.
Por que treliça é tão eficiente
Tração e compressão puras são as duas formas mais econômicas de usar um material. Uma barra de aço resiste muito mais sendo "puxada" do que sendo "dobrada".
Quando você troca flexão por tração+compressão, gasta de 60% a 80% menos material para o mesmo vão (estimativa, com base em comparativos de projeto). É por isso que galpão grande quase nunca usa viga maciça.
Outra vantagem prática: as barras tracionadas podem ser finas (cabos, perfis leves). Só as comprimidas precisam de seção robusta para não flambar.
Resultado: estrutura leve, modular, fácil de transportar em peças e montar no canteiro. Ponte, torre, cobertura de estádio — tudo treliça.
Leia também: Vigas na Arquitetura: Essenciais para Estruturas Modernas e Históricas
Tipos de treliça plana (Pratt, Howe, Warren e variações)
Treliça plana é a forma mais comum. Vive em 2D — desenhada em um plano vertical, como na lateral de uma ponte ou na cobertura de um galpão.
O nome muda conforme a posição das diagonais. Cada padrão otimiza um tipo de esforço.
| Tipo | Diagonais | Vão típico | Uso comum |
|---|---|---|---|
| Pratt | Inclinadas para o centro (tração) | 10 a 60 m | Cobertura metálica, pontes em aço |
| Howe | Inclinadas para os apoios (compressão) | 10 a 30 m | Coberturas em madeira |
| Warren | Em ziguezague, sem verticais | 10 a 100 m | Pontes, passarelas |
| Belga (tesoura) | Banzo superior inclinado | 6 a 18 m | Telhado residencial e industrial |
| Treliça em K | Diagonais em "K" curto | 30 a 150 m | Torres altas, transmissão |
| Vierendeel | Sem diagonais — só verticais rígidas | 10 a 40 m | Edifícios com vãos livres |
A Pratt é a queridinha do aço porque suas diagonais trabalham em tração — e o aço aguenta tração quase ilimitadamente. As verticais ficam comprimidas e curtas, evitando flambagem.
A Howe inverte: diagonais comprimidas, verticais tracionadas. Faz sentido em madeira, onde a peça de madeira aguenta compressão melhor do que tração concentrada nos nós.
A Warren é a mais econômica em barras: dispensa as verticais. Cada diagonal alterna tração e compressão. Você vê em quase toda passarela de pedestres.

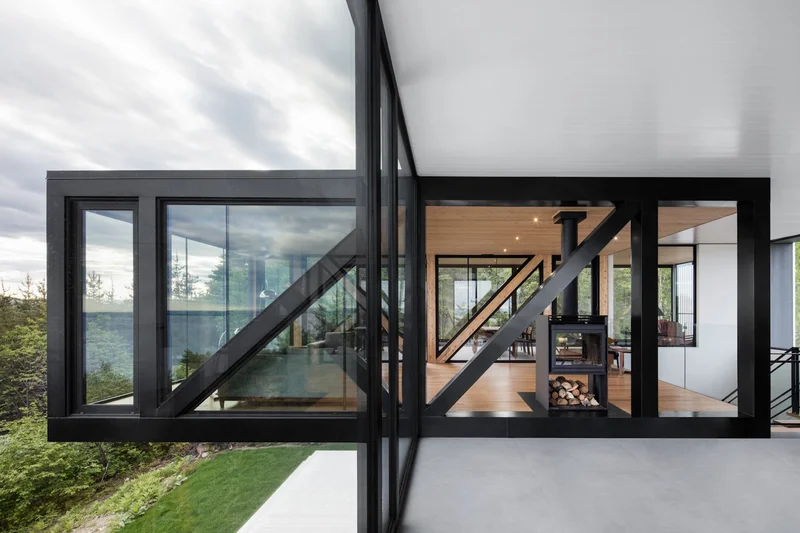

A Vierendeel é a exceção do clube: não tem diagonais. Os nós são rígidos (soldados, parafusados) e cada barra sofre flexão. Usa-se quando o vazio interno precisa ser retangular — como em fachadas-treliça de edifícios.

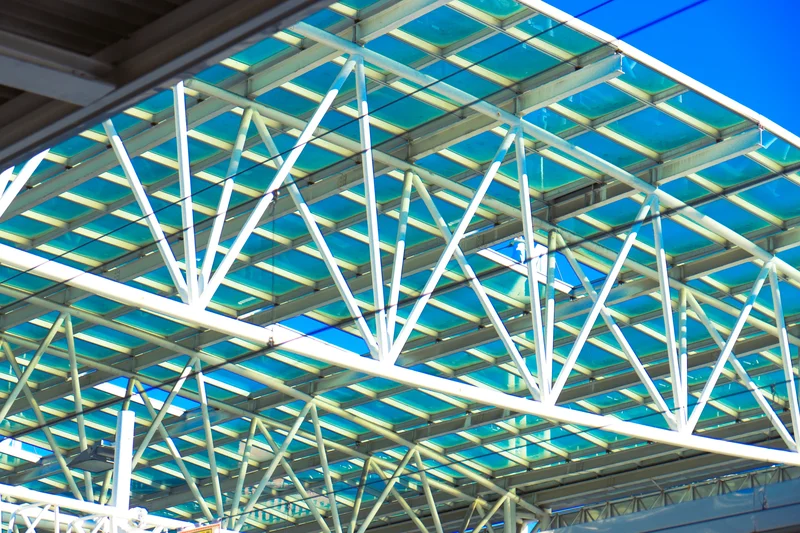

Treliças espaciais (3D): aeroporto, ginásio, estádio
Quando a área é grande e quadrada — não um galpão alongado —, treliça plana não dá conta sozinha. Entra a treliça espacial, ou space frame.
É a mesma lógica de triângulos, mas em 3D: tetraedros encaixados. Cada nó conecta 4 a 8 barras vindas de várias direções. A carga viaja por qualquer caminho até os apoios.

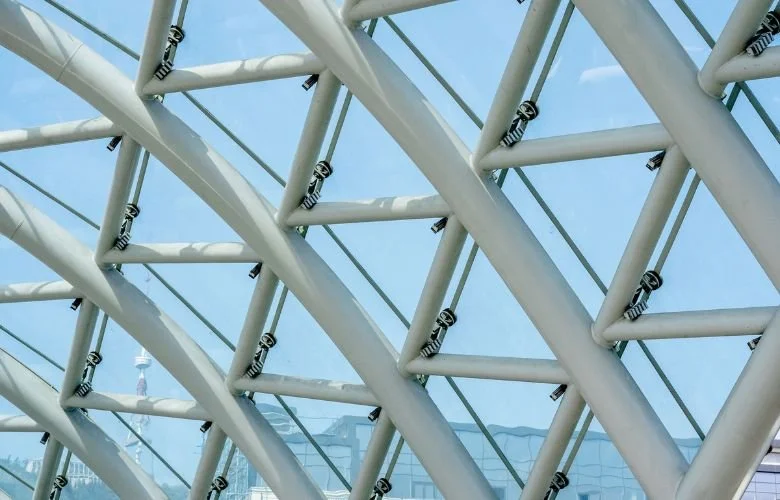

O sistema mais conhecido é o MERO, criado em 1942 pelo alemão Max Mengeringhausen. É uma esfera de aço usinada com furos roscados, que recebe barras tubulares em todas as direções.
Você já viu MERO em cobertura de aeroporto (Guarulhos T3), ginásio coberto, terminal rodoviário, estádio. Vence áreas de 30 m × 30 m a 100 m × 100 m sem pilar no meio.
Vantagem extra: é modular. As barras vêm prontas da fábrica, montagem é só rosquear. Erros de medida não acumulam — cada peça encaixa por projeto digital prévio.
Cálculo intuitivo: o método dos nós em 1 minuto
Para resolver uma treliça (achar a força em cada barra), o método mais simples é o método dos nós. Funciona assim:
- Reações de apoio. Trate a treliça inteira como um corpo rígido. Some momentos em um apoio, ache a reação do outro. Some forças verticais, fecha o cálculo.
- Escolha um nó com 2 incógnitas. Comece por um apoio. Cada nó dá duas equações (ΣFx=0 e ΣFy=0) — resolve 2 barras por vez.
- Equilibre cada nó. Some todas as forças horizontais (zero) e verticais (zero). Considere barra "saindo" do nó como tração (+), barra "entrando" como compressão (-).
- Caminhe nó a nó. Cada nó resolvido vira dado para o próximo. No fim, você tem o esforço em todas as barras.
Em treliça isostática (com número de barras = 2 × nós − 3), o método sempre fecha. Em treliça hiperestática, precisa de método dos deslocamentos ou software (Ftool, SAP2000, Robot).
O Ftool, gratuito da PUC-Rio, resolve qualquer treliça plana 2D em segundos. É o que aluno de Estática usa para conferir o exercício feito à mão.
Treliça isostática se resolve com lápis. Hiperestática se resolve com Ftool. As duas começam pelo mesmo método: somar forças em cada nó até zerar.
Leia também: Lista de Comandos do AutoCAD: Atalhos Essenciais
Materiais: madeira, aço e alumínio
Os três materiais clássicos de treliça têm vocações bem diferentes. A escolha entra antes do dimensionamento.
| Material | Norma | Vão prático | Quando usar |
|---|---|---|---|
| Madeira maciça | ABNT NBR 7190 | até 15 m | Coberturas residenciais, telhado tradicional |
| Madeira laminada colada (MLC) | ABNT NBR 7190 | até 30 m | Ginásios, igrejas, projetos sustentáveis |
| Aço | ABNT NBR 8800 | 10 a 100 m | Galpões, pontes, torres, edifícios industriais |
| Alumínio | ABNT NBR 8800 (adapt.) | até 40 m | Coberturas leves, palcos, áreas litorâneas |
A NBR 7190 (Projeto de Estruturas de Madeira) define as propriedades mecânicas por espécie e classifica madeira em C20, C30, C40 e C60 conforme a resistência.
A NBR 8800 (Projeto de Estruturas de Aço) cobre treliça metálica de prédios. Tem o cálculo de flambagem das barras comprimidas, que é o que normalmente determina a seção.
Alumínio é raro mas existe — palcos de show, coberturas próximas ao mar (não enferruja). Custa mais por kg, mas pesa 1/3 do aço, então a economia de transporte e montagem compensa em obras específicas.
Onde a treliça falha (e por quê)
Treliça bem calculada quase nunca rompe por tração. O problema mora em três pontos. Conhecer os três salva projeto.
1. Flambagem das barras comprimidas. Barra esbelta sob compressão não esmaga — ela "estoura" para o lado, como um espaguete que você aperta nas pontas.
A esbeltez (λ) — relação comprimento/seção — diz quão cedo isso acontece: é como espaguete, o mais curto resiste, o mais longo cede primeiro sob a mesma compressão.
É por isso que barras comprimidas precisam de seção robusta (tubos, perfis I, cantoneiras duplas) e contraventamento lateral. NBR 8800 traz a fórmula da carga crítica de Euler com correções práticas.
2. Conexões mal feitas. A treliça assume que os nós são articulados (giram livre). Solda mal-executada ou parafuso solto introduz flexão onde não devia ter.
Em projeto, conexão errada já causou colapso (queda do telhado do supermercado em construção em Belém, 2012, segundo laudos do Crea-PA). Sempre detalhar nó com chapa de gusset e número correto de parafusos.
3. Contraventamento ausente. Uma treliça resolve esforços no seu plano. Fora do plano, ela tomba.
Por isso galpões usam várias treliças em paralelo, amarradas por terças e contraventamento horizontal no plano dos banzos. Sem isso, vento lateral derruba.
Leia também: Estrutura de Telhado: Guia Completo e Tipos
Leia também: ABNT NBR 13532: Como Estruturar o Projeto de Arquitetura
Conclusão
Treliça é a engenharia de tirar material onde não faz força e deixar só onde faz. Cada barra trabalha em pura tração ou pura compressão — nunca em flexão desperdiçada.
Para vencer vão de até 10 m, viga maciça resolve. Acima disso, treliça é quase sempre a resposta certa, em madeira (até 15 m), MLC (até 30 m) ou aço (até 100 m).
Próximo passo: baixe o Ftool, modele uma treliça Pratt simples de 12 m, aplique uma carga vertical no centro e veja os esforços em cada barra. É a forma mais rápida de aprender.
Perguntas Frequentes
Quando uma treliça vence a viga maciça?
Em vãos acima de 10 m. Acima disso, a viga maciça precisaria ser absurdamente alta para resistir à flexão.
A treliça resolve o mesmo vão com fração do peso, porque transforma flexão em tração e compressão.
Qual o vão máximo de uma treliça de madeira?
Madeira maciça vence até cerca de 15 m. Acima disso, a peça vira pesada demais e cara.
Com MLC (madeira laminada colada), o limite sobe para 30 m ou mais, conforme dimensionamento pela ABNT NBR 7190.
Qual a diferença entre treliça Pratt e Howe?
Na Pratt, as diagonais inclinam para o centro do vão e trabalham em tração. Verticais ficam em compressão.
Na Howe, é o inverso: diagonais inclinam para os apoios e trabalham em compressão. Pratt é mais comum em aço; Howe, em madeira.
Treliça plana ou espacial: quando usar cada uma?
Plana resolve coberturas retangulares simples — galpão alongado, ponte, passarela.
Espacial (3D) vence áreas grandes sem apoios intermediários, como saguões de aeroporto e ginásios, distribuindo cargas em todas as direções.
Por que a Torre Eiffel é treliçada?
Para vencer 312 m de altura com 7.300 toneladas de ferro forjado.
Uma estrutura maciça equivalente pesaria várias vezes mais e dobraria sob o próprio vento. A treliça resolveu pela leveza dos triângulos.
